Le profilé en U acier reste le composant structurel le plus sous-estimé dans la conception de portails et clôtures. Confondre un UAC (U à congé) et un UPN revient à surdimensionner ou sous-dimensionner l’ossature, avec des conséquences directes sur la rigidité, le poids et le coût. Nous détaillons ici les choix techniques qui conditionnent la tenue mécanique et la longévité d’une structure métallique extérieure.
UAC ou UPN : deux profilés en U acier aux usages distincts
Le UAC présente des ailes à faces intérieures inclinées et des congés de raccordement. Plus léger à section comparable, il convient aux ossatures de clôtures et aux cadres de portails battants de dimensions modérées. Son profil facilite l’emboîtement de traverses et la fixation de panneaux de remplissage.
Lire également : Réussir la transformation de son garage en salon confortable
L’UPN, avec ses ailes parallèles et son inertie plus élevée, supporte des charges supérieures. Nous le recommandons pour les portails coulissants de grande largeur ou les structures soumises à des efforts de flexion importants. Un UPN surdimensionné alourdit inutilement le vantail et fatigue le moteur, tandis qu’un UAC sous-dimensionné fléchit sous son propre poids à partir d’une certaine portée.
Le critère de choix n’est pas le prix au mètre linéaire, mais le moment d’inertie rapporté à la masse. Pour un portail battant standard, le UAC offre le meilleur compromis. Pour un coulissant dépassant quatre mètres de largeur totale, l’UPN devient pertinent.
A lire en complément : Transformer son garage en chambre : conseils clés pour réussir l'aménagement
Épaisseur et section du profilé acier selon le type de portail
La section du profilé conditionne la rigidité du cadre. Nous observons que les erreurs les plus fréquentes concernent le sous-dimensionnement des montants verticaux sur les portails battants à deux vantaux larges, et le choix d’épaisseurs trop faibles sur les traverses hautes des portails coulissants.
Portail battant : montants et traverses
Pour un vantail de largeur inférieure à deux mètres, un profilé en U de section moyenne avec une épaisseur de paroi suffisante assure la tenue. Au-delà, il faut augmenter la hauteur du profilé ou passer à une section supérieure. Les gonds encaissent l’effort de porte-à-faux : la section des montants côté piliers est toujours plus critique que celle des traverses.
Portail coulissant : rail et cadre porteur
Le cadre d’un coulissant travaille en flexion sur toute sa longueur. Le profilé en U sert ici de longeron inférieur et supérieur. L’épaisseur minimale dépend de la masse totale du vantail et de la portée entre le poteau de réception et le moteur. Un rail de guidage au sol en U acier galvanisé complète le dispositif.
Clôture rigide : poteaux en U
Les poteaux de clôture en profilé U reçoivent les panneaux par glissement dans la gorge. La hauteur du poteau, l’espacement entre axes et le type de remplissage (barreaudé, composite, tôle perforée) déterminent la section nécessaire.
- Remplissage ajouré (barreaudage, grillage rigide) : la prise au vent reste modérée, un espacement standard entre poteaux suffit.
- Remplissage semi-occultant (lames espacées, brise-vue partiel) : réduire l’entraxe des poteaux ou augmenter la section du U pour compenser la charge de vent.
- Remplissage occultant (tôle pleine, lames jointives) : la surface exposée au vent impose un resserrement significatif des poteaux et un scellement renforcé, sous peine de déformation progressive.
Charge au vent et occultation : le paramètre que les guides ignorent
Un panneau de clôture occultant se comporte comme une voile. La pression du vent sur une surface pleine peut atteindre des valeurs largement supérieures à celles d’un barreaudage classique. Ce facteur modifie radicalement le dimensionnement des poteaux en U et de leurs fondations.
Nous recommandons de traiter la clôture occultante comme une structure soumise à un effort horizontal permanent. Le scellement des poteaux dans un massif béton doit être dimensionné en conséquence : profondeur d’ancrage supérieure, section du massif adaptée. Négliger la charge au vent est la première cause de déversement des clôtures en acier.
Pour un portail plein (tôle, panneaux composites), le même raisonnement s’applique au cadre et aux piliers de fixation. Les piliers maçonnés doivent être ferraillés et dimensionnés pour reprendre le couple de basculement généré par le vent sur le vantail fermé.
Traitement anticorrosion de l’acier en U : galvanisation, thermolaquage ou les deux
L’acier brut rouille. En extérieur, un profilé en U non traité se dégrade visiblement en quelques mois. Trois options de protection existent, avec des niveaux de durabilité très différents.
- Acier brut peint : protection temporaire, à reprendre tous les deux à trois ans selon l’exposition. Acceptable pour un usage provisoire ou un style volontairement patiné.
- Acier galvanisé à chaud : la couche de zinc protège le métal par effet sacrificiel. C’est le minimum requis pour une structure extérieure permanente, particulièrement en environnement humide ou salin.
- Galvanisation + thermolaquage : le duplex offre la meilleure longévité. Le thermolaquage ajoute une barrière physique et permet le choix de la couleur RAL. Ce traitement est courant sur les portails et clôtures haut de gamme.
Le choix du traitement dépend de l’environnement. En zone littorale ou industrielle, le duplex galvanisation/thermolaquage s’impose. En zone rurale abritée, la galvanisation seule peut suffire pour une durée de vie satisfaisante.
Fixation et assemblage des profilés en U sur piliers et poteaux

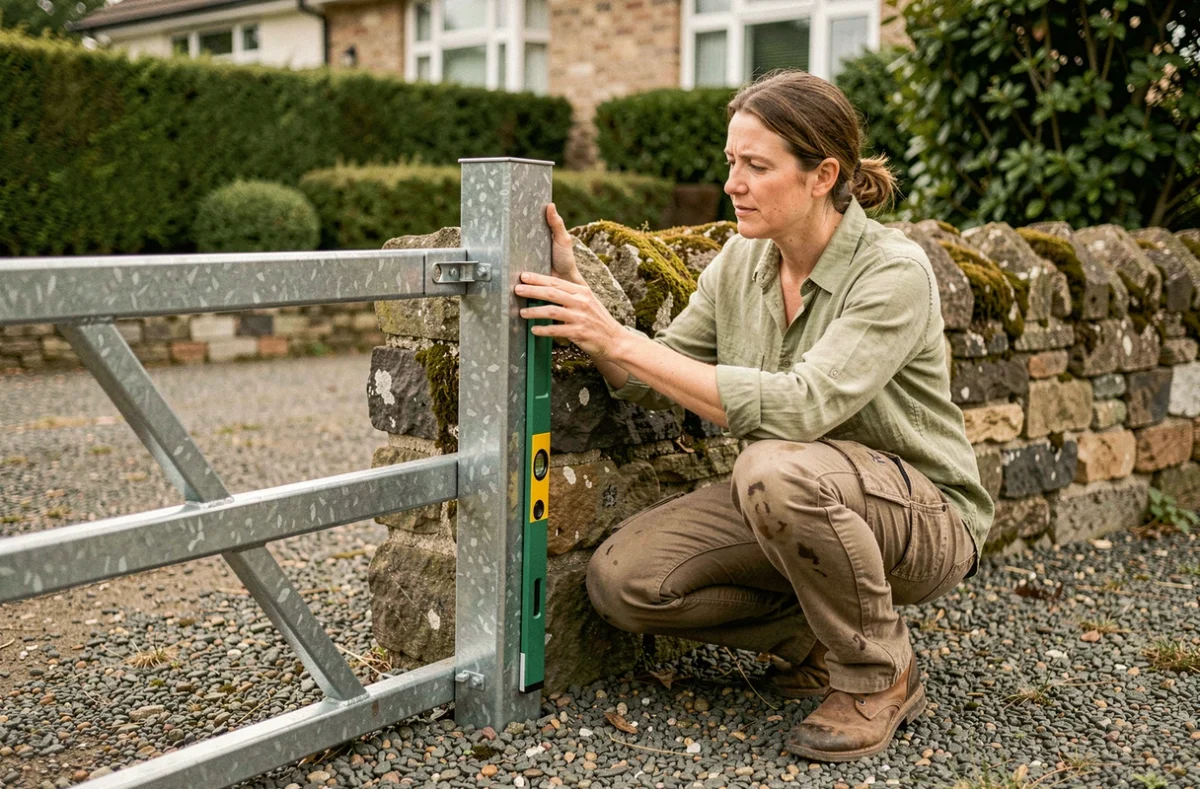

La jonction entre le profilé en U et le pilier (maçonné ou métallique) détermine la solidité de l’ensemble. Pour un portail battant, les gonds sont soudés ou boulonnés sur le montant en U, puis scellés dans le pilier par platine ou patte de fixation traversante.
Sur un portail coulissant, le profilé inférieur repose sur des galets de roulement. La planéité du rail et l’alignement du cadre en U conditionnent la fluidité de manoeuvre et la compatibilité avec le moteur. Un défaut d’alignement de quelques millimètres suffit à provoquer un grippage ou une usure prématurée des galets.

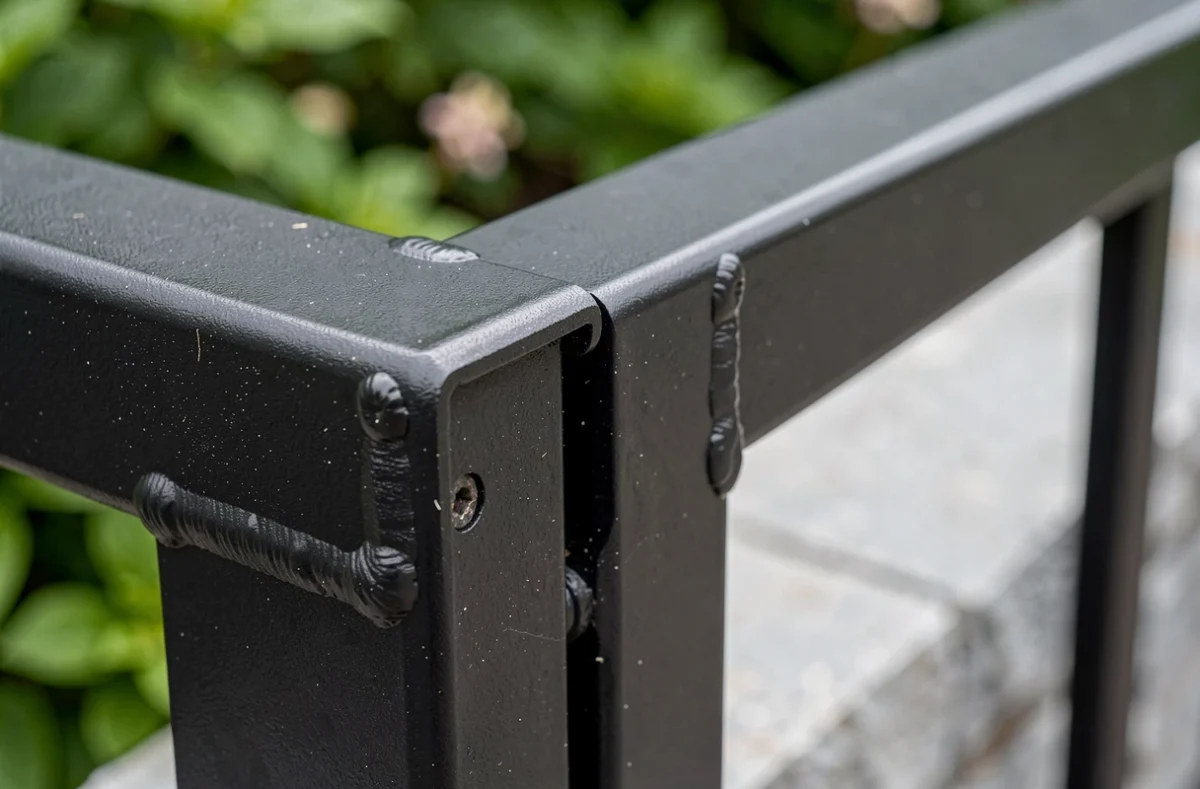

Pour les clôtures, l’assemblage poteau/panneau par vissage dans la gorge du U reste la méthode la plus courante. Elle autorise le remplacement d’un panneau sans démonter la structure. La soudure sur site est réservée aux configurations définitives ou aux portails sur mesure.
Le profilé en U acier bien choisi, correctement dimensionné et protégé contre la corrosion constitue l’ossature la plus fiable pour un portail ou une clôture durable. La distinction UAC/UPN, le calcul de la charge au vent et le traitement de surface sont les trois arbitrages techniques qui séparent une structure pérenne d’une installation à reprendre après quelques saisons.
